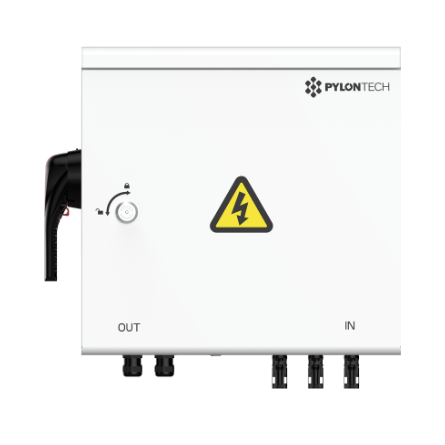

PylonTech Combiner - HV-3-V2

PylonTech Combiner HV-3-V2 är en kombineringsbox utvecklad för att integrera flera högvoltsbatterier inom Pylontechs Force H-serie till ett enhetligt och säkert energisystem. Enheten är utformad för att hantera upp till tre batteriingångar och leverera en stabil och skyddad utgång till växelriktare eller energihanteringssystem.

Kombineringsboxen arbetar med en nominell systemspänning på upp till 1000 VDC och har en nominell utgångsström på upp till 50 A. Varje ingång är individuellt säkrad och utrustad med hög brytförmåga, vilket ger ett robust skydd mot överström och fel i systemet. Den integrerade frånskiljaren möjliggör säker avstängning vid service eller installation.

Produkten är byggd för lång livslängd (15+ år vid 25 °C) och klarar krävande miljöförhållanden med ett temperaturområde från -20 °C till +55 °C. Med kapslingsklass IP55 är den skyddad mot damm och vattenstänk, vilket gör den lämplig för både inomhus- och utomhusinstallationer.

Installationen är förenklad genom tydliga anslutningspunkter, väggmontering och kompatibla kontakter för snabb och säker kabeldragning. Boxen säkerställer korrekt parallellkoppling av batterier och bidrar till ett stabilt och effektivt energilagringssystem, samtidigt som den uppfyller relevanta standarder såsom IEC61439-1 och IEC61439-2.

PylonTech Combiner HV-3-V2 är därmed ett viktigt systemkomplement för skalbara energilösningar där flera batterimoduler ska samverka på ett säkert och kontrollerat sätt.

Dokumentation:

• combinar-box---force-hv-3-6-v2-instructions-manual.pdf
